CREACIÓN Y CABLEADO DE UNA CONEXIÓN DE RED

CREACIÓN Y CABLEADO DE UNA CONEXIÓN DE RED

Se denomina cable de red o cable de conexión al elemento físico que permite conectar entre sí a diferentes computadoras (ordenadores) y a otros aparatos informáticos. Los cables de red pueden vincular dos equipos de manera directa o realizar la conexión entre un dispositivo y un router o un switch.

VENTAJAS DE LAS REDES ALAMBRICAS FRENTE A LAS REDES INALAMBRICAS

• No existen cables físicos (no hay cables que se enreden).
• Suelen ser más baratas
• La instalación de la red es rápida sin necesidad de usar cableado
• Permiten la movilidad que tienen menos costo de mantenimiento que una red convencional
• A corto y a largo plazo se incluyen accesibilidad todos equipos portátiles y la mayoría de los teléfonos móviles de hoy en día vienen equipados con la tecnología wi-fi, necesaria para conectarse directamente a una LAN inalambrica
• Nos facilita la movilidad mientras estemos conectados, es decir que podemos mantenernos conectados a la red mientras nos mantenemos en la zona donde la red nos alcance.
• Costos relativamente bajos
• Ofrece el máximo rendimiento posible
• Mayor velocidad – cable de Ethernet estándar hasta 100 Mbps

MATERIALES PARA UN CABLE DE RED

CONECTORES RJ45
uno de los conectores principales utilizados con tarjetas de red Ethernet transmite información a través de cables par trenzado.

CABLE(UTP)CATEGORIA 5TIPO DE CABLEADO MAS SOLICITADO ES UN ESTÁNDAR DENTRO DE LAS COMUNICACIONES DE REDES LAN

GRIMPADORA

SON UNA ESPECIE DE ALICATES Y SIRVEN PARA FIJAR LOS CABLES.

TARJETA DE RED
PERMITE LA COMUNICACIÓN
ENTRE DIFERENTES APARATOS CONECTADOS ENTRE SI.

HUB O SWITCH

LLEVAN A CABO LA CONECTIVIDAD DE UNA RED LOCAL (LAN). LA MAYORIA SOPORTAN CABLES CRUZADOS

HERRAMIENTAS PARA UN CABLE DE RED

Pinza telefonica para RJ45

Esta pinza la usamos para colocar el plug de RJ-45 en el cable UTP, en la imagen podemos ver que en la parte baja tiene una navaja para cortar el cable y una muesca para pelar el cable; en la parte central tenemosla seccion donde se mete el conector armado para armarlo.

Este tipo de pinzas telefonicas, las podemos encontrar para poner no solo RJ45, sino tambien RJ11, RJ12.

Herramienta de presion (ponchadora)

Aunque la mayoria de la gente llama ponchadora a la pinza que mostramos anteriormente, esta es realmente al ponchadora, esta se usa para colocar el cable UTP en el conector hembra de RJ-45 o jack.

A esta herramienta se le coloca una punta metalica que al hacer presion con la herramienta insertara el cable en el conector y otra punta se usara para cortar el cable para quitar el cable del conector.

Generador de tonos

Esta herramienta induce en cualquier cable una señal de sonido atraves del componente de tipo rectangular que vemos en la imagen, y a traves de la herramienta tipo lapiz que vemos nosotros podemos escuchar el sonido al ponerla en el cable, para identificar o localizar los cables y no tener que seguirlos de forma manual.

TESTER

Esta herramienta nos permite verificar la continuidad de un cable UTP que hayamos armado, asi como tambien detectar cruzamientos, es decir, si al armar el cable intercambiamos la posicion de algun par de alambres.

Esta herramienta es una alternativa economica realmente, ya que tambien podemos usar un multimetro con probador de cables UTP, como el de la siguiente imagen.

Pero para trabajos profesionales debemos usar un pentascaner o analizador de redes, que permite no solo determinar la continuidad, sino la atenuacion, armado del cable y distintos defectos de armado de cable que las otras herramientas no posee, asi como almacenar los datos en su memoria, el de la figura de abajo es un modelo de la marca microtest

TIRA CABLES

Si bien no es una herramienta exclusiva del ambito de las redes, si es muy util para cuando se instala el cableado en tuberias.

FLEXOMETRO

Herramienta de medicion muy util para no desperdiciar cable, ya que recordemos los sabios consejos de los carpinteros:

Si dispone del presupusto puede adquirir una herramienta de medicion a traves de infrarojo que es bastante precisa.

OTRAS HERRAMIENTAS

Otras herramientas podrian ser taladro, desarmadores, exacto o cuchilla, pero estas no son exclusivas de la instalacion de cableado pero si son utiles para la instalacion de canaletas o tuberia, recuerde que si dispone del presupuesto en lugar de un taladro invierta en un rotomartillo, dado que este se puede usar cuando hay que poner un cable en una column a soporte del edificio.

 NORMAS Y ESTANDARES 568a y 568b

ANSI/EIA/TIA-568A y 568B

La Asociación de la Industria de las Telecomunicaciones (TIA) y la Asociación de Industrias de Electrónica (EIA), son asociaciones industriales que desarrollan y publican una serie de estándares sobre el cableado estructurado para voy y datos para las LAN.

La norma TIA 568A y 568B, especifica un sistema de cableado de telecomunicaciones genérico para edificios comerciales que soportará un ambiente multiproducto y multifrabricante.

Estas normas son un estándar a la hora de hacer las conexiones. Los dos extremos del cable (UTP CATEGORÍA 5, 6) que llevarán conectores RJ45 con un cierto orden de colores especificado por la norma.

El estándar también define los tipos de cables, las distancias, los conectores, las terminaciones de cables, sus rendimientos, los requisitos de instalación de cable y los métodos de pruebas de los cables instalados.

568-A Norma que Regula Los Sistemas de Cableado Estructurado

En resumen el propósito de la norma EIA/TIA 568¬A se describe en el documento de la siguiente forma:

Esta norma especifica un sistema de cableado de telecomunicaciones genérico para edificios, la norma recomienda la instalación de sistemas de cableado durante la construcción o renovación de edificios pues es significativamente menos costosa que cuando el edificio está ocupado.

Alcance

La norma EIA/TIA 568¬A especifica los requerimientos mínimos para el cableado de establecimientos comerciales de oficinas. Se hacen recomendaciones para:

• Las topología
• La distancia máxima de los cables
• El rendimiento de los componentes
• Las tomas y los conectores de telecomunicaciones

Se pretende que el cableado de telecomunicaciones especificado soporte varios tipos de edificios y aplicaciones de usuario. Se asume que los edificios tienen las siguientes características:

• Una distancia entre ellos de hasta 3 km, usando repetidores.
• Un espacio de oficinas de hasta 1000000 metros cuadrados.
• Una población de hasta 50000 usuarios individuales.
• La distancia entre un repetidor y una estación de trabajo debe ser no mayor a 100 metros.

Las aplicaciones que emplean el sistemas de cableado de telecomunicaciones son:

• Voz
• Datos
• Texto
• Video
• Imágenes
• Otros

Cableado horizontal según EIA/TIA 568

El sistema de cableado horizontal es la porción del sistema de cableado de telecomunicaciones que se extiende del área de trabajo al cuarto de telecomunicaciones.

La norma EIA/TIA 568¬A hace las siguientes recomendaciones en cuanto a la topología del cableado horizontal:

• El cableado horizontal debe seguir una topología estrella.
• Cada toma/conector de telecomunicaciones del área de trabajo debe conectarse a una interconexión en el cuarto de telecomunicaciones.
• El cableado horizontal en una oficina debe terminar en un cuarto de telecomunicaciones ubicado en el mismo piso que el área de trabajo servida.
• Los componentes eléctricos específicos de la aplicación (como dispositivos acopladores de impedancia) no se instalarán como parte del cableado horizontal; cuando se necesiten, estos componentes se deben poner fuera de la toma/conector de telecomunicaciones.
• No se permiten empalmes de ningún tipo en el cableado horizontal

Cables reconocidos

• La norma EIA/TIA 568¬A reconoce cuatro medios físicos de transmisión que pueden usarse de forma individual o en combinación:
• Cable vertebral UTP de 100 ohm
• Cable STP de 150 ohm
• Cable de fibra óptica multimodo de 62.5/125 um y Cable de fibra óptica monomodo.

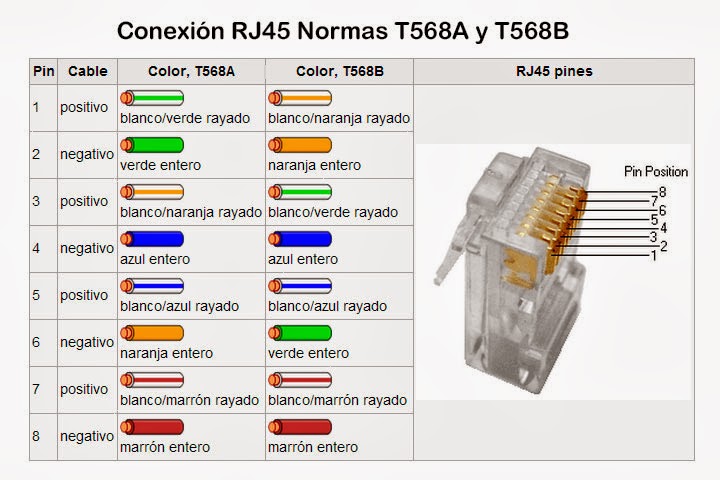

Código de Colores para Conectores RJ45

Las normas T568A y T568B, dictan como se deben armar los conectores RJ45, estas dos normas se diferencian por el orden de los colores de los pares a seguir. Si bien el uso de la norma T568B para cableado recto es mas utilizada, también en algunos casos se usa la norma T568A, es por ello necesario conocer el código de colores que rigen ambas normas, la siguiente figura muestra el orden de los colores según los pines de un conector RJ45.

PASOS PARA LA REALIZACION DEL CABLE 568a y 568b

Pelar el cable con cuidado

El primer paso consiste en pelar unos 3 cm. la cubierta de plástico del cable de red en uno de sus extremos. A la hora de hacer esta operación, hay que tener cuidado y no dañar los pares internos del cable. Para realizarlo, podemos utilizar la cuchilla que viene normalmente con las crimpadoras, pero personalmente me resulta más sencillo hacerlo con unas tijeras normales y corrientes. Realizamos un corte no muy profundo y después tiramos para quitar el plástico sobrante.

2. Separar los cables y estirarlos

Una vez tenemos los pares al aire, podemos comprobar que vienen trenzados dos a dos (por eso lo de par trenzado). Tenemos que "destrenzarlos" y estirarlos lo máximo posible, evitando curvas o ángulos. Cuanto más rectos estén, mejor. Además podemos aprovechar para separarlos un poco, lo que nos resultará útil para el siguiente paso.

Ordenar los cables

Ya tenemos los pares estirados y listos para ordenar. Como en este caso queremos conectar un PC y un Router, utilizaremos la especificación de cable directo (la que podéis ver en la imagen). Si quisiéramos hacer un cable cruzado, sería hacer lo mismo sólo que siguiendo el orden de esa otra especificación. Es importante que los cables queden bien ordenados para que después no haya problemas.

Cortarlos e introducirlos con cuidado en la clavija RJ-45

Para introducir los cables en el RJ-45, es importante primero cortar la parte sobrante de los cables. La idea es que sólo nos queden como1.5cm de pares al aire, como podéis ver en la imagen. Además, es importante igualar la longitud de todos ellos para que luego entren y conecten bien dentro de la clavija.

Una vez recortados e igualados, cogemos el conector e introducimos los pares, de tal manera que el pin 1 (el naranja) nos quede a la izquierda del todo si miramos el conector con la pestaña hacia abajo. Antes de introducirlos hasta el fondo, volvemos a comprobar que el orden es el correcto, por si acaso algún cable se movió de sitio. Si todo va bien, los introducimos hasta el fondo.

Llegados a este punto tenemos que comprobar que los cables llegan hasta el final del conector (si no fuera así, el cable no funcionaría bien, por lo que habría que retirar los pares e igualarlos de nuevo) y que el plástico que recubre a los pares (verde en mi caso) llega a una especie de pestaña interna donde queda fijado para que no se suelte después.

Fijar con la crimpadora

Si todo está correcto (es importante asegurarse ya que una vez procedamos con este paso ya quedará fijo), introducimos la clavija RJ-45 en el hueco de la crimpadora y apretamos moderadamente (no muy flojo pero tampoco sin pasarse). Sonará un pequeño "clic". Eso significa que la clavija RJ-45 ya está fija y bien colocada en su sitio.

Repetir con el otro extremo y comprobar

Ya tenemos uno de los extremos. Ahora tendríamos que repetir el proceso con el otro y después comprobar que el cable funciona. Si no es el caso, posiblemente hayas tenido algún error a la hora de ordenar los cables por colores o quizás un par no llega hasta los conectores del RJ-45. No pasa nada: siempre puedes cortar la "cabeza defectuosa" y volverlo a intentar.

Aunque puede parecer un proceso laborioso, en cuanto haces dos o tres cables ya se vuelve automático.

CABLE DE RED 568a Y 568b

TIA/EIA-568-B.1-2001 es la definición de las asignaciones pin/par para el par trenzado balanceado de 100 ohm para ocho conductores, como los cables UTP de Categoría 3, 5 y 6. Estas asignaciones son llamadas T568A y T568B y definen el pinout, u orden de conexiones, para cables en RJ45 ocho pines modulares y jacks.

El TIA/EIA-568-B especifica los cables que deberían estar terminados utilizando las asignaciones pin/par del T568A, "u opcionalmente, por el [T568B] si fuera necesario acomodar ciertos sistemas de cableado de 8 pines." A pesar de esta instrucción, muchas organizaciones continúan implementando el T568B por varias razones, principalmente asociados con la tradición (el T568B es equivalente al AT&T 258A). Las recomendaciones de Telecomunicaciones Federales de los Sistemas de Comunicación Nacional de Estados Unidos no reconocen T568B.

El color primario de los pares es: azul (par 1), naranja (par 2), verde (par 3) y marrón (par 4). Cada par consiste en un conductor de color sólido y un segundo conductor que es blanco con una línea del mismo color. Las asignaciones específicas de pares de pines de conectores varían entre los estándares T568A y T568B.

Mezclar el parche terminado T568A con los cables horizontales de terminación T568B (o al revés) no produce problemas en el pinout de una instalación. Aunque puede degradar la calidad de la señal ligeramente, este efecto es marginal y ciertamente no mayor que la producida por la mezcla de las marcas de los cables en los canales.

Los estándares 568A y 568B tienen una gran cantidad de casos de uso, pero el estándar 568A parece ser el más común en las redes actuales.^[1]

Cableado

Respecto al estándar de conexión, los pines en un conector RJ-45 modular están numerados del 1 al 8, siendo el pin 1 el del extremo izquierdo del conector, y el pin 8 el del extremo derecho. Los pines del conector hembra (jack) se numeran de la misma manera para que coincidan con esta numeración, siendo el pin 1 el del extremo derecho y el pin 8 el del extremo izquierdo.

La asignación de pares de cables es como sigue:

Cableado RJ-45 (T568A/B)
Pin	Color T568A	Color T568B	Pines en conector macho (en conector hembra se invierten)
1	Blanco/Verde (W-G)	Blanco/Naranja (W-O)
2	Verde (G)	Naranja (O)
3	Blanco/Naranja (W-O)	Blanco/Verde (W-G)
4	Azul (BL)	Azul (BL)
5	Blanco/Azul (W-BL)	Blanco/Azul (W-BL)
6	Naranja (O)	Verde (G)
7	Blanco/Marrón (W-BR)	Blanco/Marrón (W-BR)
8	Marrón (BR)	Marrón (BR)

La única diferencia entre T568A y T568B es que los pares 2 y 3 (Naranja y Verde) están alternados. Ambos estándares conectan los cables "directamente", es decir, los pines 1 a 8 de cada extremo se conectan con los pines 1 a 8, respectivamente, en el otro. Asimismo, los mismos pares de cables están emparejados en ambos estándares: pines 1-2, 3- 6, 4-5 y 7-8. Y aunque muchos cables implementan pequeñas diferencias eléctricas entre cables, estos efectos son inapreciables, de manera que los cables que utilicen cualquier estándar son intercambiables.
